柔性汽车产线升级-多协议通信客制化平台
项目描述
在某知名汽车行业生产系统供应商的汽车变速箱产线中，每个机器人通过PLC 接受来自后端服务器的指令来驱动和控制机械手臂的运动，完成不同工作站位的组装动作。同时，每个工作站位的PLC 连接HMI界面，除做人机沟通的界面外，HMI 同时连接服务器MES系统，对当前工作站进行排产，监控及作业手册显示。
面临挑战
由于客户使用的PLC只支持Profinet协议，在系统控制层与执行层的交换机、协议网关、工业平板电脑等硬件设备都必须是支持Profinet协议的产品，客户原先使用某公司传统HMI设备连接PLC控制机械手臂进行操作。该HMI产品采用RISC架构，功能较为单一，可扩展性受限，且不支持定制要求，无法实现客户当前重新设定页面功能的需求。苦于市面上支持通过Profinet协议连接PLC的HMI设备只此一家，客户几乎没有其他选择。为实现可灵活开启关闭联网功能，客户需要额外搭配一台计算机来连接服务器端MES系统，以执行工位排产，监控以及作业指导的功能。整个系统操作复杂，维护成本较高。
系统要求
1. 支持Profinet、EtherNet/IP、SNMP和Modbus/TCP协议，可被NMS和SCADA系统监看设备状态
2. EMS level 3 保护
3. 人机界面与显示荧幕硬件整合
4. HMI软件可客制化
方案设计

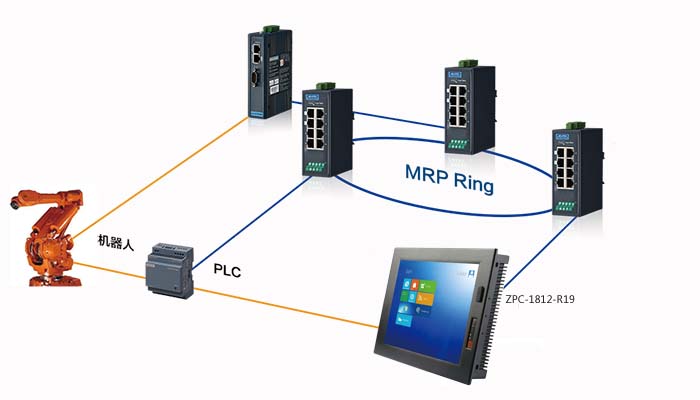

为满足客户定制开发软件的需求，大刚工控推荐ZPC-1812，其中ZPC-1812 是基于X86架构的硬件平台一体机，通用性强同时具备较好的扩展功能（可以外接各种外设,例如：条码枪 显示器 打印机等等），并且可市面上大部分品牌的PLC 直接连接通讯 。另外ZPC-1812采用电阻式触摸屏设计，机身美观，紧凑轻薄，适用于客户现场多种安装方式。
在大刚推荐的ZPC-1812方案中，通过增加IE浏览器功能的客制化HMI软件，ZPC-1812除了可以与PLC做通讯操作界面显示外，也让客户实现可以通过IE在ZPC-1812上直接查看后台服务器运行的MES 系统数据以及工位操作SOP。完美解决了将显示当前工位作业SOP的显示器与HMI界面进行整合需求，节约了客户硬件成本同时实现工位空间布局优化。
相关产品
ZPC-1812
12.1寸无风扇工业平板电脑Intel Celeron j1900 四核处理器
· 工业12.1" TFT XGA LED面板，30000小时背光寿命
· 耐用5线电阻式触摸屏
· 嵌入式Intel Celeron 处理器，板载四核J1900 2.0GHz
· 系统内存最大支持8 GB DDR3L SDRAM
· 强固铝合金外壳，紧凑无风扇设计
· 前面板防护等级IP65
· 电子眼监控及保护
· 支持全尺寸Mini PCIe扩展
· 支持USB 3.0
· 支持Window Embedded 和linux系统
· 支持VESA 75
